Перший протигаз Зелінського - Кумманта.
|
|
|
|
Протигаз ГП-5:
1 – протигазова коробка; 2 – непотіючі плівки; 3 – шолом-маска; 4 – сумка.
|

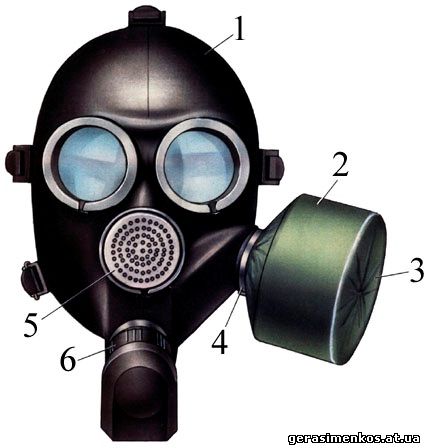

Протигаз ГП-7: 1 – лицьова частина;
2 – фільтрувально-поглинаюча коробка;
3 – трикотажний чохол; 4 – вузол клапана вдихання; 5 – переговорний пристрій (мембрана);
6 – вузол клапана видихання
|
Гп - 7в

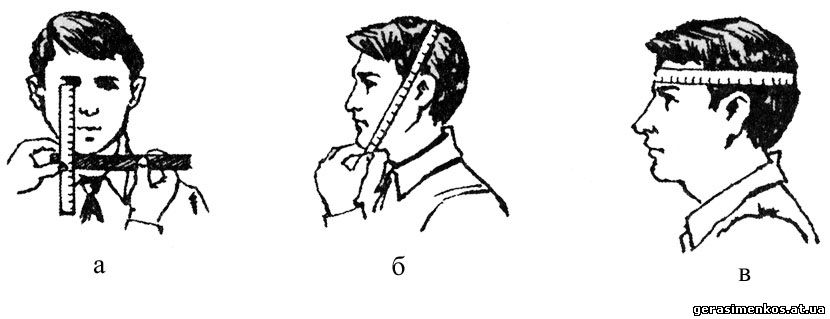

Заміри голови при підбиранні розміру лицевої частини протигазу:
а - висота обличчя; б - вертикальний обхват; в - горизонтальний обхват
Підбирання розміру лицевої частини протигазів ГП-7, ГП-7В здійснюється згідно з таблиці
|
Сума вимірів, см
|
Необхідний
розмір
|
Розмір лямок наголовника
|
|
лобний
|
скроневий
|
шоковий
|
|
До 118,5
|
1
|
4
|
8
|
6
|
|
119,0-121,0
|
1
|
3
|
7
|
6
|
|
121,5-123,5
|
1
|
3
|
7
|
6
|
|
124,0-126,0
|
2
|
3
|
6
|
5
|
|
126,5-128,5
|
2
|
3
|
6
|
5
|
|
129,0-131,0
|
3
|
3
|
5
|
4
|
|
131,5 та більше
|
3
|
3
|
4
|
3
|

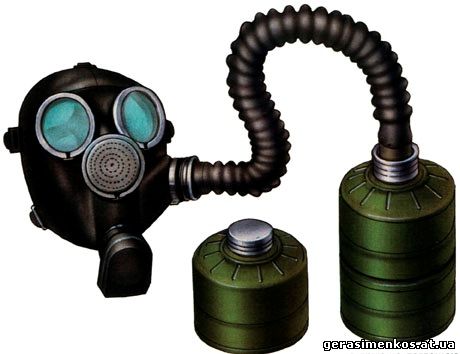

Протигаз ГП-7 з додатковим патроном ДПГ-3
З метою розширення можливостей протигазів по захисту від СДОР для них введені додаткові патрони (ДПГ-1; ДПГ-3) .
ДПГ-3 у комплекті з протигазом захищає від аміаку, хлору, диметиламина, нітробензолу, сірководню, сірковуглецю, синильної кислоти, тетраетил свинцю, фенолу, фосгену, хлористого водню, хлористого ціану і етилмеркаптана.
ДПГ-1, крім того, захищає ще від двоокису азоту, метану хлористого, окису вуглецю й окису етилена.
Час захисної дії додаткових патронів
|
СДОР
|
Концентрація, мг/л
|
Час захисної дії, хв.
|
|
ДПГ-1
|
ДПГ-3
|
|
Аміак
|
5,0
|
30
|
60
|
|
Хлор
|
5,0
|
80
|
100
|
|
Сірководень
|
10,0
|
50
|
50
|
|
Соляна кислота
|
5,0
|
30
|
30
|
|
Тетраетил свинцю
|
2,0
|
500
|
500
|
|
Окис етилену
|
1,0
|
25
|
-
|
|
Нітробензол
|
5,0
|
70
|
70
|
|
Фенол
|
0,2
|
800
|
800
|
|
Фурфол
|
1.5
|
400
|
400
|
|
Двоокис азоту
|
1,0
|
30
|
|
Примітка. Для дитячих протигазів час захисної дії збільшується в 2 рази.

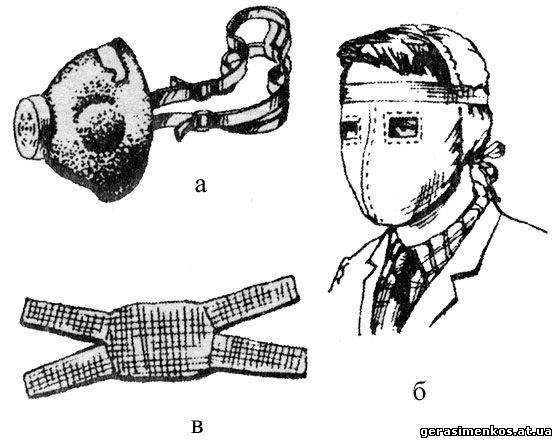

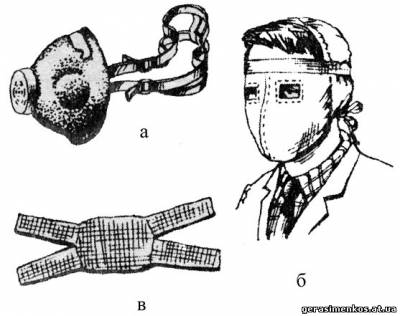

Простіші засоби захисту органів дихання:
а - респіратор Р-2; б - протипилова маска ПТМ-1;
в - ватно-марлева пов’язка.

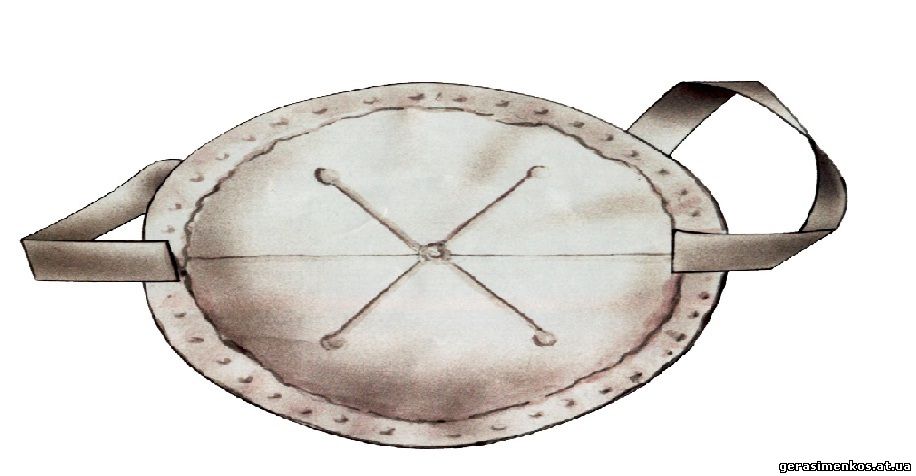

До респіраторі одноразового використання відносяться респіратори типу „Пелюсток". В якості фільтрів в них використовуються тонковолокнисті фільтрувальні матеріали.

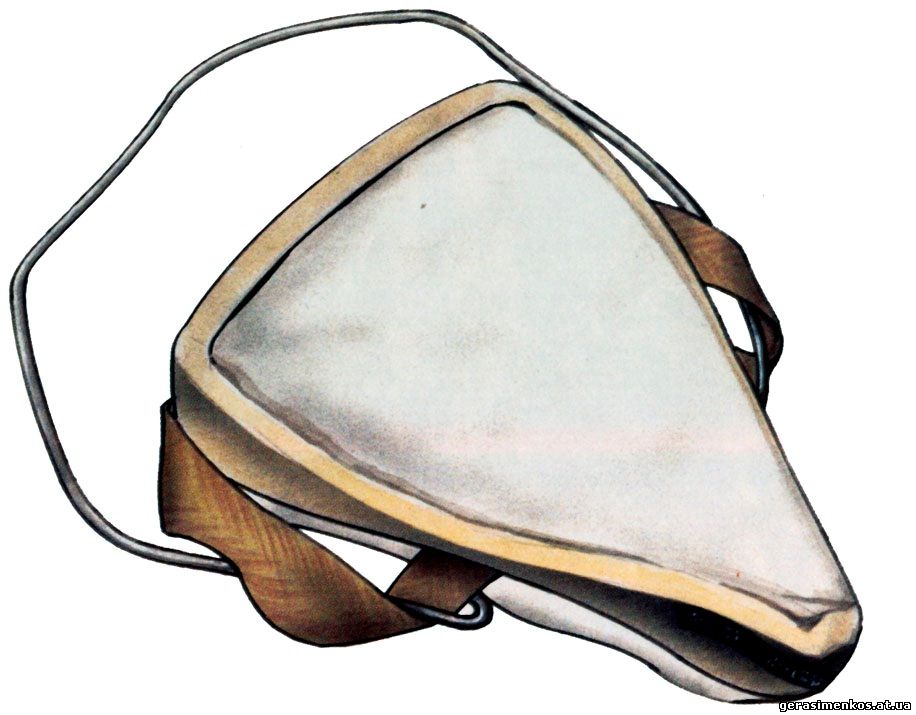

респіратор протиаерозольний “Кама”
Респіратор протигазовий РПГ-67: 1 – резинова напівмаска; 2 – обтюратор; 3 – поглинаючі патрони; 4 – пластмасові манжети з клапанами вдиху; 5 – клапан видиху з запобіжним екраном; 6 - наголовник
На даний час для захисту органів дихання при концентрації отруйних речовин не більше 10-15 гранично допустимої дози використовуються протигази-респіратори РПГ-67 і РУ-60М
Ознайомлення з сайтом. Застосовуючи інтерактивний посібник виконати практичне завдання (ТИР ОНЛАЙН) стрільба по мішеням із пістолета.
Домашнє завданя. Адреса сайту - gerasimenkos.at.ua----1. Новості - засоби захисту органів дихання (опрацювати викладений матеріал).
Вивчити і знати:
1. Хто і коли винайшов протигаз?
2. Призначеня та будова протигазів ГП-7? ГП-8?
3. Принцип роботи ізолюючих протигазів?
4. Для чого призначені додаткові протигази?
5. Які найпростіші засоби захисту органів дихання ти знаєш?
|
